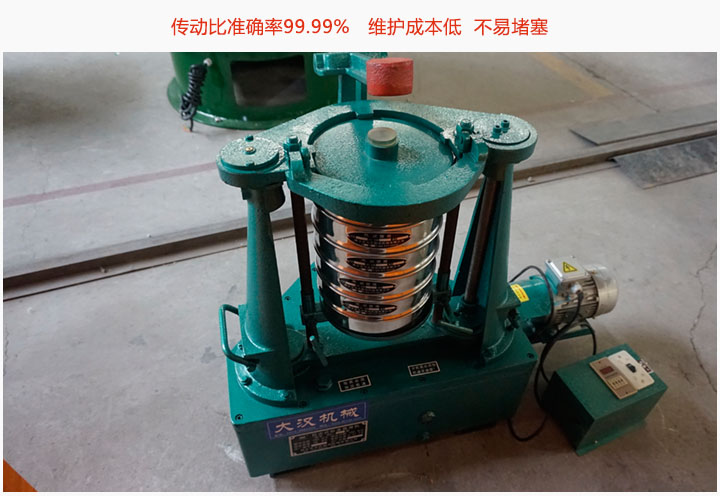

BZJ-200型齒輪式拍擊篩是實驗室常用的簡稱設備，同時具備往復、拍擊振動兩種運動形式，所以不會出現物料堵塞篩面的問題，篩分效率高。

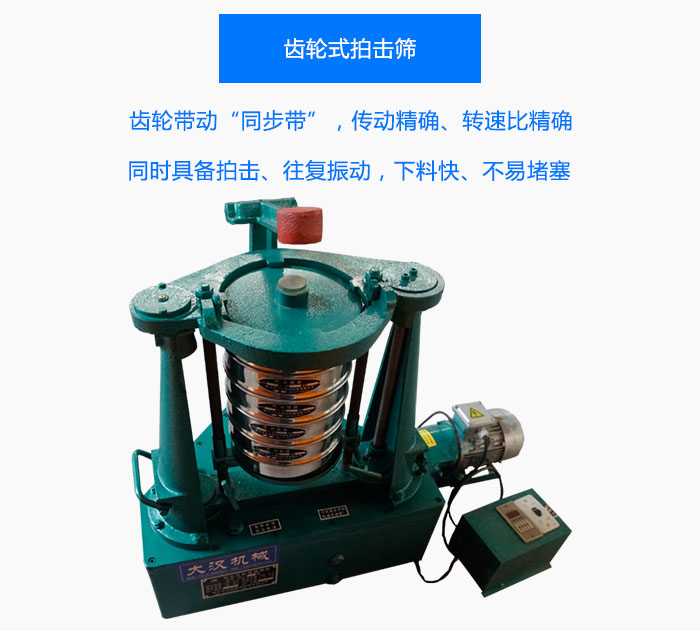

安裝在拍擊篩上的電機帶動齒輪通過同步帶傳到主軸上，轉速比精準，每一次相同時間下的篩分運動相一致，齒輪的傳動比準確率高達99.99%，并且齒輪無直接接觸，不易磨損。可裝夾Φ200試驗篩，又可裝Φ75、Φ100套篩，裝夾方便靈活，夾緊牢靠，并能自動停機，特別適合金剛石微粉、超硬材料粒度組成檢查。

工作原理

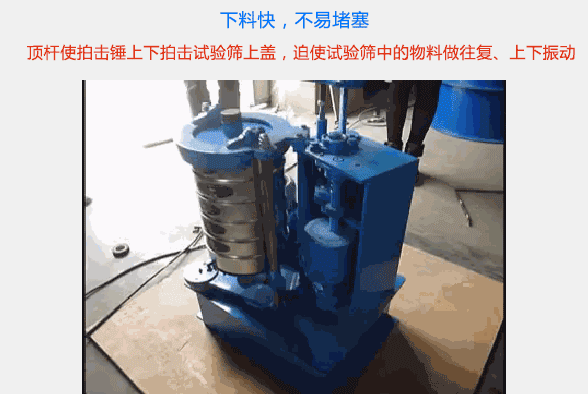

齒輪式拍擊篩電機通過同步帶，帶動齒輪變速后使主軸轉動，主軸帶動偏心輪使滑板帶動試驗篩左右搖動，同時帶動頂桿齒輪轉動，頂擊拍錘，拍擊試驗篩，使試驗篩、分樣篩中的物料篩分。

產品特點

1、傳動準確，一致性好：由于采用齒輪帶動同步帶傳動，轉速比準確，不會產生一般三角帶的掉速現象（三角帶有3%的掉速率），使每一次相同時間下的篩分運動相一致（齒輪的傳動比準確率99.99%），同時設備安裝數字定時器，設定好時間后到時自動停機，保證檢驗或生產的一致性要求。

2、壽命長、維修、維護成本低：由于兩齒輪沒有直接接觸不會磨損，同步帶與齒輪的接觸適應性好壽命長，維修時只需更換同步帶，同時偏心輪組采用了整體方式，再次安裝準確方便，轉動部分采用軸承(標準件)，不易磨損，成本低，易更換。降低了維修的技術要求和成本。

3、篩分效率高，這種篩分方式使篩分時同時具備往復和拍擊振動兩種運動，不會堵塞篩網，下料快，篩分快。

4、潔凈：由于采用的這種傳動方式不需加油，降低了維護成本和保護環境，對生產環境要求潔凈十分有利。

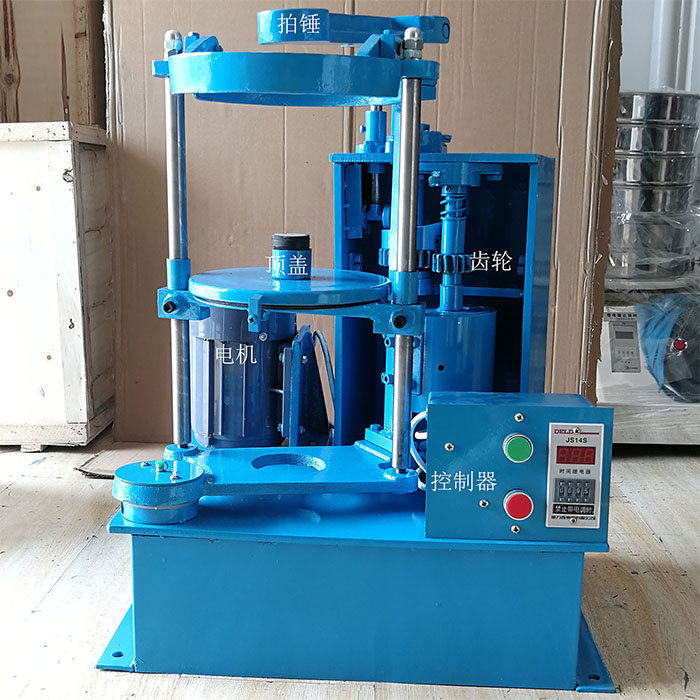

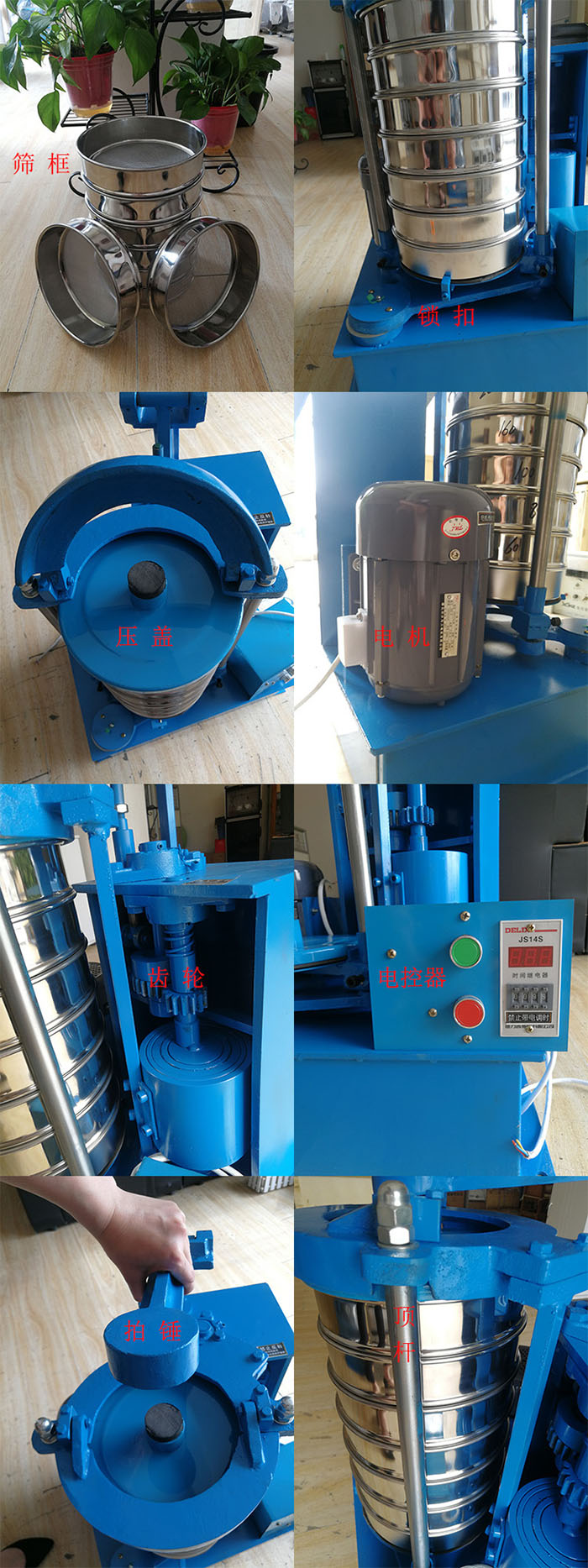

產品結構

BZJ-200型齒輪式拍擊篩(拍擊篩)可篩分多種特性的產品。適用于普通磨料粒度組成檢查和超硬材料生產分級及粒度組成檢查，亦廣泛用于地質、冶金、粉體、化工、建工水泥、醫藥、國防等部門科研生產實驗室，對物料進行篩分檢測。該拍擊篩是在原拍擊式標準振篩機的基礎上進行了合理的革新，改善了原機座的構造。結構更加緊湊，機身重量減輕，產品更加耐用、輕捷、方便，維護更加簡單，配件易修易購，可廣泛應用于地質、粉末冶金、磨料、粉體、化工、建材、醫藥、國防等部門實驗室篩分檢測，尤其適用于金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反復使用．

齒輪式拍擊篩操作說明及注意事項

1、將電機線插頭插在程控器插座上，將電源線插在三相線插座上。

2、按下電源開關，顯示屏亮，同時出現300秒。

3、根據試驗規程設定需要時間，按ON鍵機械開始工作，運行時指示燈亮。

4、每停機一次，應重新設置時間。

5、調整升降托架，必須啟動蝶形緊固螺母。

6、注意保持箱蓋上平面的油膜長存、以免產生銹斑。

7、經常注意運動件的滑潤，定時加油，以延長使用壽命。

8、整機須安在固定位置上，減少整機搖動。

使用維護

1、加油：機箱內注入20#普通機油，加至油標紅線高度，應定期檢查油位，每半年更換一次機油；

2、上下滑板應定期打開上蓋注入黃油；

3、主軸套應定期將黃油杯加滿黃油，并擰緊一圈，使黃油進入潤滑面；

4、上下滑板銅套內污物應定期清理，擦凈后加入新潤滑脂。
